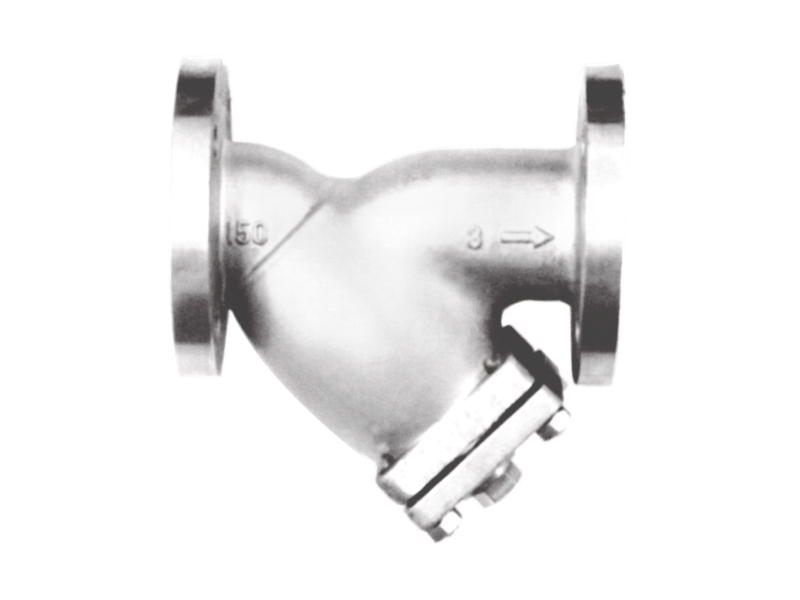

返回目录美标过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
特点：通流快速，故压力损失小，抗污性强，排渣方便。
美标过滤器标准
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
美标过滤器主要性能规范
| 磅级 | 150Lb | 300Lb | 600 | |
| 试验压力 | 壳体试验 | 3.0MPa | 6.5MPa | 15MPa |
| 适用温度 | -29～425℃ | |||
| 适用介质 | 水、油、燃气 | |||
美标过滤器主要零件材料
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢、黄铜 |
| 滤网盖 | 碳钢、不锈钢、黄铜 |
| 滤芯网 | 不锈钢 |
| 密封件材质 | 柔性石墨、聚四氟乙烯 |
美标过滤器主要连接尺寸
| 口径(in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | . | 210 | 200 | 325 | 327 |
| 3" | 310 | 310 | . | . | 205 | 330 | 361 |
| 4" | 315 | 351 | . | . | 255 | 405 | 545 |
| 5" | 410 | 401 | . | . | 315 | 510 | 843 |
| 6" | 473 | 478 | . | . | 345 | 560 | 1117 |
| 8" | 593 | 600 | . | . | 440 | 710 | 1909 |
| 10" | 730 | 730 | . | . | 503 | 760 | 2010 |
