返回目录工作原理：
通过90°旋转手柄，从而90°带动有贯通腔的制造的球体，以开启或关闭阀门， 达到控制介质流置。
应用：
该类型球阀系列是_款卫生型的用于物料传送控 制的一类阀门系列。广泛用于食品、饮料加工，以及 制药和化学工业领域。
材料：
钢制部件：不锈钢304、不锈钢316L.
密封件：四氟垫、0型密封圈
标准设计
有各标准的阀门系列可以向客户提供，即用于 DIN标准系列，3A标准系列，SMS标准系列， ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等 标准系列。
球阀的组成部件一般包括：一个手柄、一个带有 贯通腔的球体、阀体、阀门轴芯以及轴密封圏。

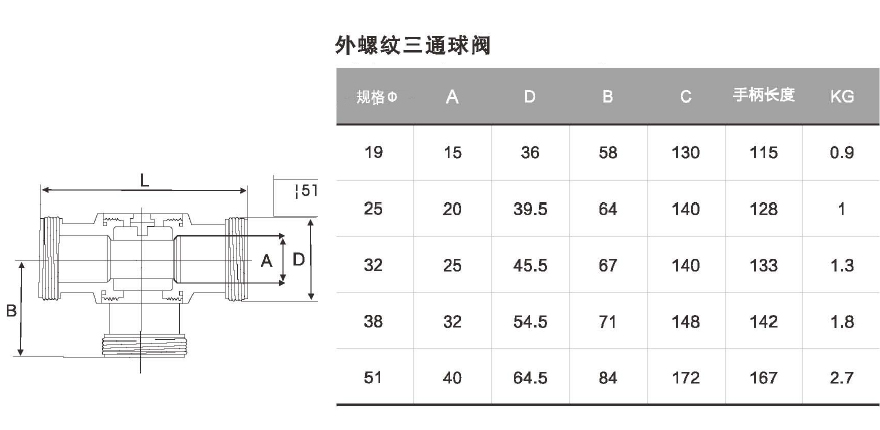

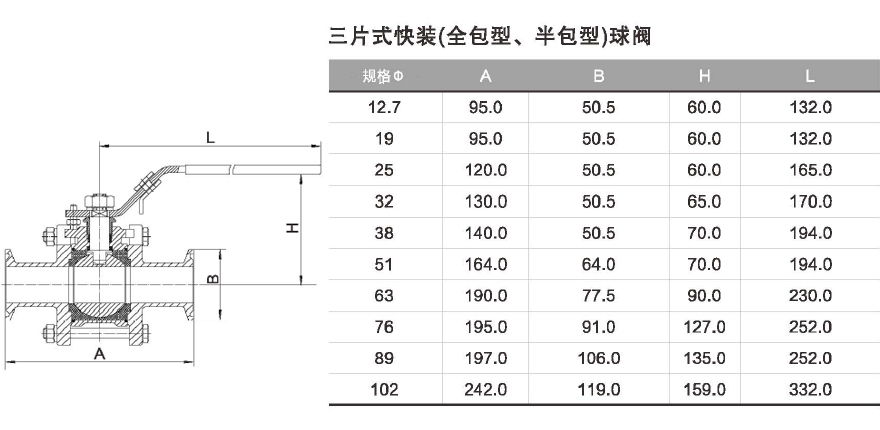

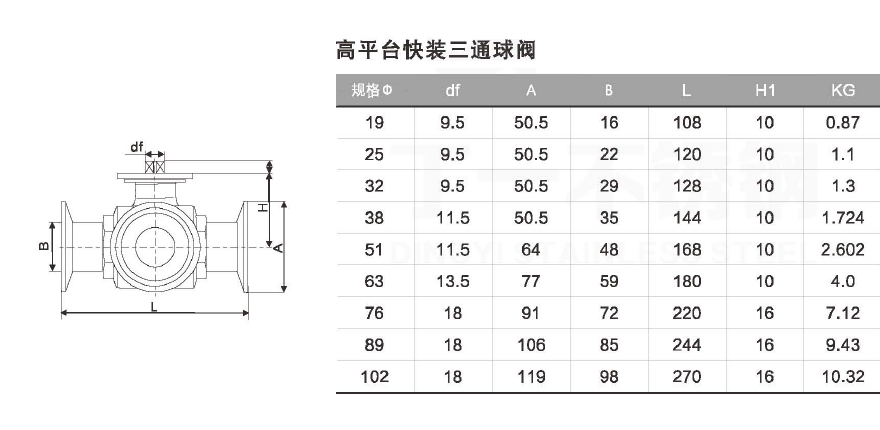

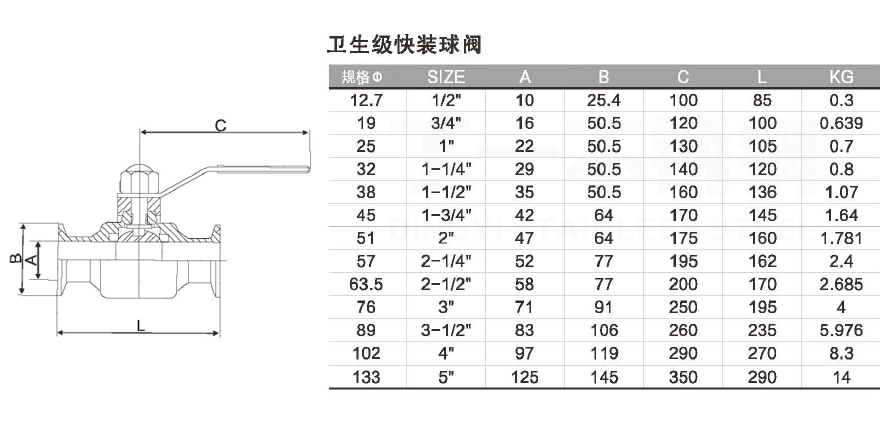

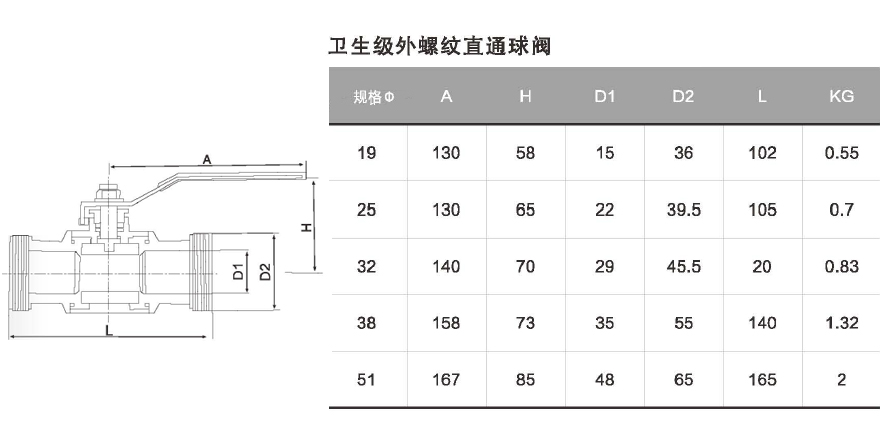

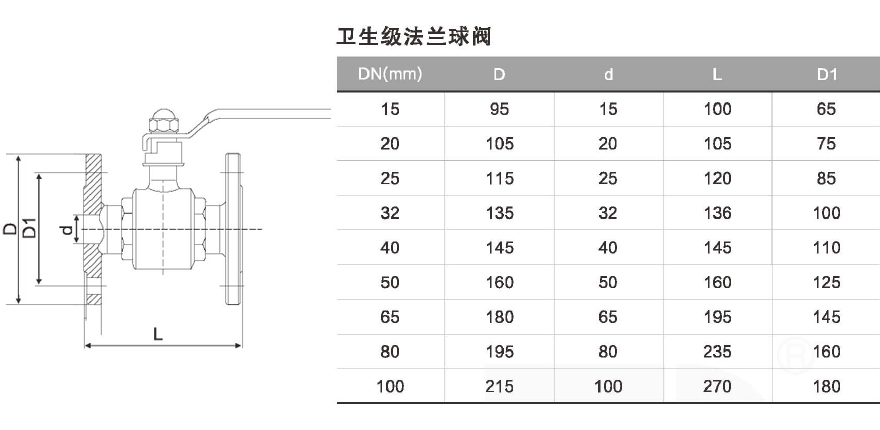

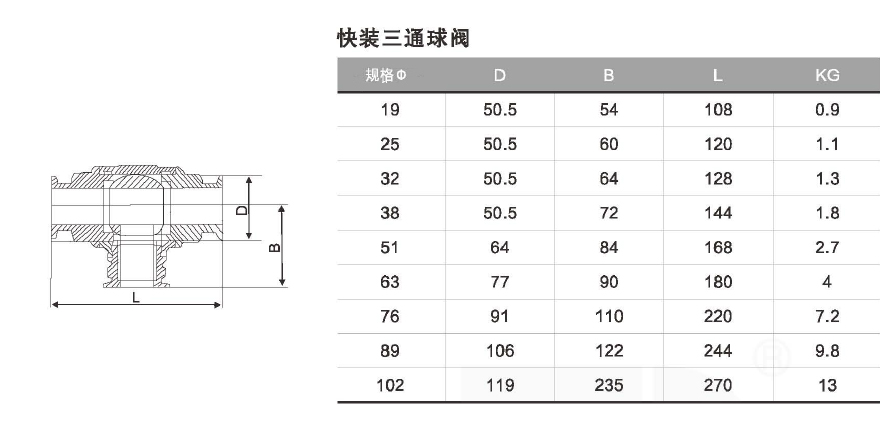

本公司现有的球阀系列规格有：焊接式球阀、卡 箍式球阀、螺纹式球阀等系列球阀.
性能规范
| 金属材质 | 与产品接触的零部件 | 304L/316L(1.4306/1.4404)锻造 | 可提供材料检测报告 |
| 不与产品接触的零部件 | 304/202(1.4301/202) | ||
| 密封材质 | 标配 | 聚四氟乙烯 | 采用进口密封材料，所有密封材质均符合FDA117.2600 |
| 选配 | 三元乙丙EPDM/硅橡胶 | ||
| 压力 | 工作压力 | 0~16bar | |
| 控制气源压力 | 5~8bar | ||
| 温度 | 工作温度 | VMQ：(-50~+180℃)EPDM:(-20~+135℃)PTFE:(-25~+250℃) | |
| 温度 | 150℃(MAX20min) | ||
| 表面处理 | 内表面处理 | Ra≥0.4-0.8μm | |
| 外表面处理 | Ra≥0.8-1.6μm | ||
| 连接方式 | 焊接端管径 | 焊接口： DIN 11850-2与11850-1/SMS/3A/ISO等系列 | |
| 连接方式：焊接、快装、外螺纹、内螺纹、法兰等 | |||
| 气动控制 | 气动头固定支架 | ||

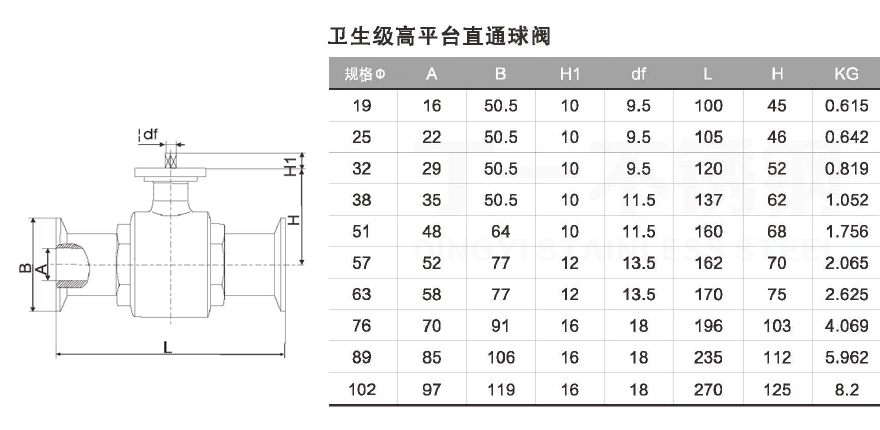

产品参数

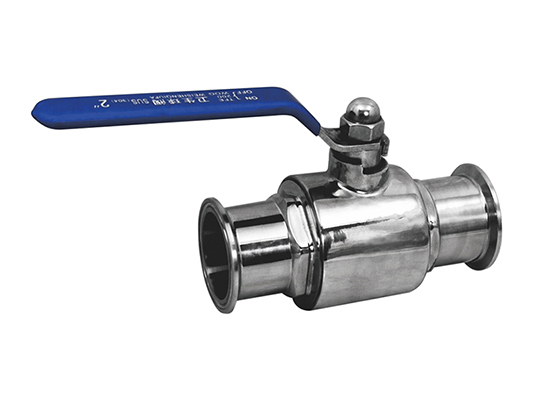

| 产品型号 | Q81F-16P |
| 工作温度 | -10°C~+135°C 温度150°C (MA*20MIN) |
| 阀体材料 | 不锈钢SUS304 SUS316L |
| 连接方式 | 常用快装卡箍式、其他焊接式、螺纹式、法兰式补充 |
| 密封材料 | 聚四氟乙烯PTFE(铁氟龙) |
| 表面抛光精度 | 内外镜面抛光Ra<0.4UM |
| 驱动方式 | 手动、气动或电动 |
| 工作压力 | 0~16bar |
| 结构方式 | 浮动直通式 |
| 体系标准 | 国标 |
